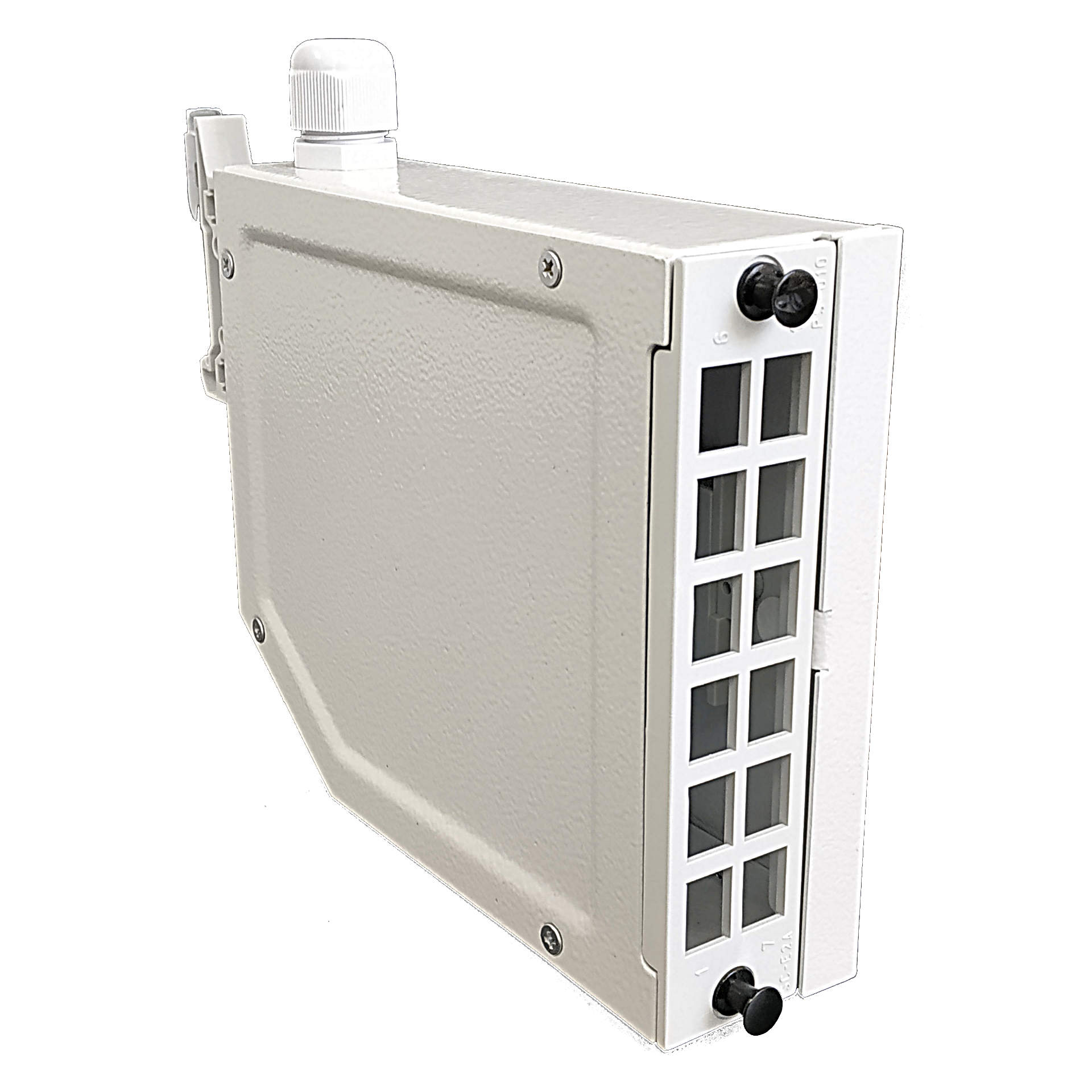

Moduły zakończeniowe serii MP1-DIN są wykonywane z metalu i wyposażone w dwa uchwyty do montażu na listwach TH DIN 35mm. Do zabudowy modułów wymagana jest minimalna głębokość szafy/stojaka 300mm.
Wyposażenie:

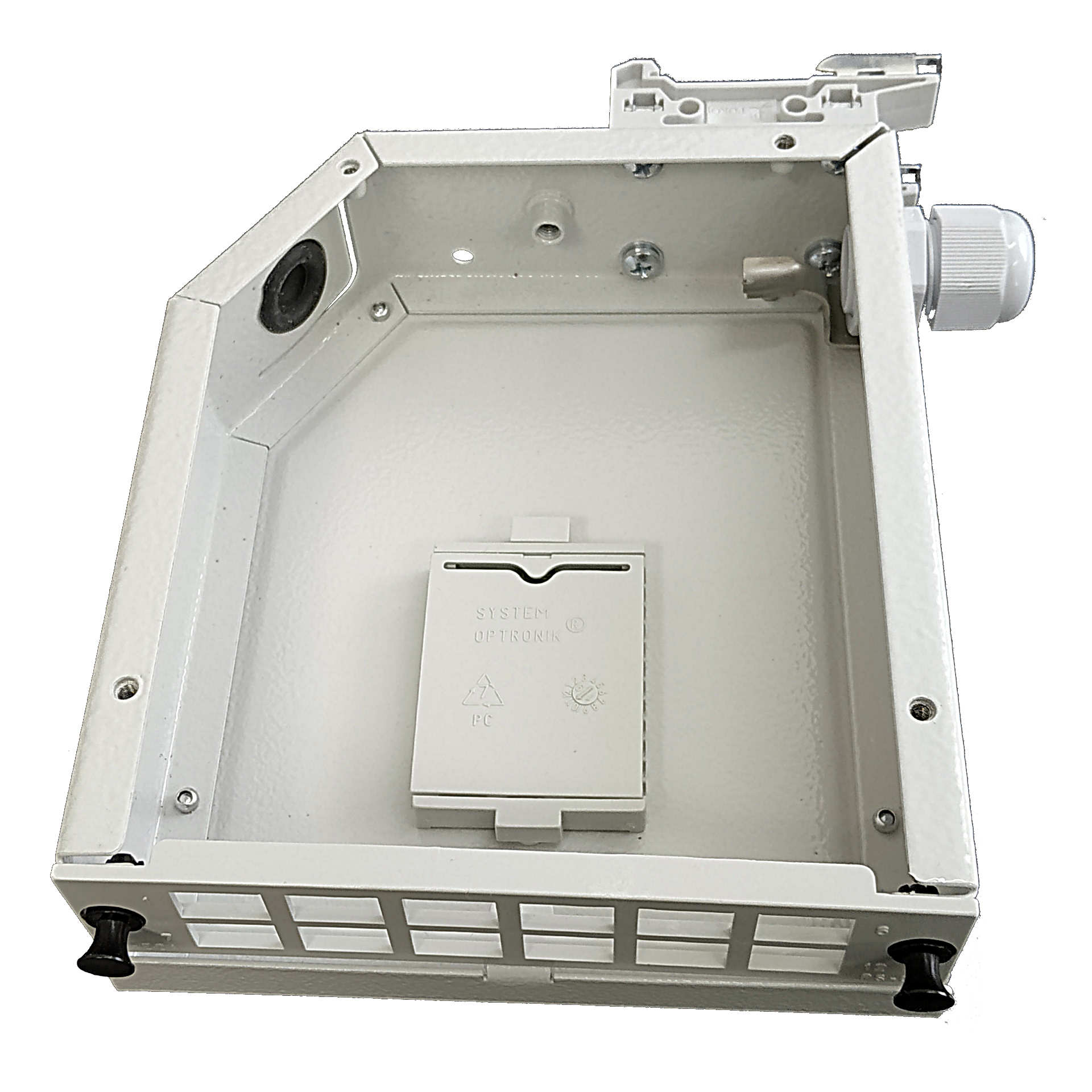

- metalowa obudowa z przykręcaną pokrywką w kolorze RAL 7035
- listwa komutacyjna LGX w przedniej ściance do wyboru: 1x12SC Flangeless / 1x6SC Duplex / 1x8SC Flange / 1x8ST(FC)
- zasobnik S24 do 24 spojeń
- dławnica PG11 (zakres dławienia 5-10mm) z uchwytem kablowym
- drobne wyposażenie instalacyjne
- montaż w standardzie DIN 35mm
W celu uzyskania interesujących informacji dodatkowych prosimy o kontakt przez ikonę "Zapytaj o towar" dostępną w każdej karcie towarowej.
Dane techniczne
Wymiary obudowy: 160x130x45 [mm]
Waga: 0,4 [kg]
Oferowana pojemność: max 12 złączy, 24 spawy i 2 wejścia kablowe (przez dławnicę PG11) -jedno wejście kablowe z możliwością indywidualnego dostosowania kąta
Montaż: na listwach TH DIN 35mm
Dodatkowa regulacja uchwytów DIN: jest możliwość montażu uchwytów DIN w obudowie w dwóch pozycjach -występują dodatkowe dwa otwory przesunięte o 137mm (dodatkowe otwory zapewniają również możliwość odwrócenia obudowy o 180 stopni)
Uziemienie: obudowa wyposażona jest w gwintowany otwór umożliwiający zastosowanie uziemienia do listwy DIN
Zakres stosowania
MP1/12 mają kategorię eksploatacyjną C wg PN-EN61753-1 – instalacje wewnętrzne w warunkach kontrolowanych w zakresie temperatur od -10ºC do +60 ºC.
