Mufa rozbieralna i termokurczliwa serii OZKS160XX, przeznaczona do stosowania w instalacjach podziemnych i napowietrznych. Wyposażona w trzy kasety KSP24 o maksymalnej pojemności 216 spawów, głowicę M na 4 wejścia oraz długi kaptur D wykonane z polietylenu HDPE stabilizowanego UV. Mufa posiada stalowy korpus do układania zapasów oraz zestawy uszczelniające i montażowe. Wymiary: Ф160 × 615 mm, waga: 5 kg.
Mufa kapturowa długa do max 216 spojeń z wyposażeniem
Opis produktu
Mufa rozbieralna i termokurczliwa serii OZKS160XX, przeznaczona do wykonywania połączeń światłowodowych w instalacjach podziemnych i napowietrznych. Mufa wyposażona jest w trzy kasety KSP24 o łącznej pojemności do 216 spawów oraz elementy umożliwiające mocowanie kabli i montaż mufy naścienny lub nasłupowy.
Wyposażenie
- Zewnętrzny korpus: głowica M na 4 wejścia okrągłe i owalne oraz długi kaptur D, wykonane ze stabilizowanego UV polietylenu HDPE.
- Lakierowany proszkowo stalowy korpus do układania zapasów, wyposażony w dwie śruby MS-023 do zamocowania dwóch kabli za elementy wytrzymałościowe.
- Trzy kasety KSP24, o maksymalnej pojemności 216 spawów.
- Główny mechaniczny zestaw uszczelniający OZKS160D/W4 do uszczelnienia połączenia głowicy z kapturem mufy.
- Dwa zestawy termokurczliwe OZKS160A11 do uszczelnienia dwóch kabli o zakresie średnic 8–18 mm w gardzielach okrągłych.
- Zestaw montażowy mufy USK umożliwiający montaż naścienny (kołki w zestawie) lub nasłupowy. Do montażu nasłupowego należy zastosować taśmę BAND-IT we własnym zakresie.

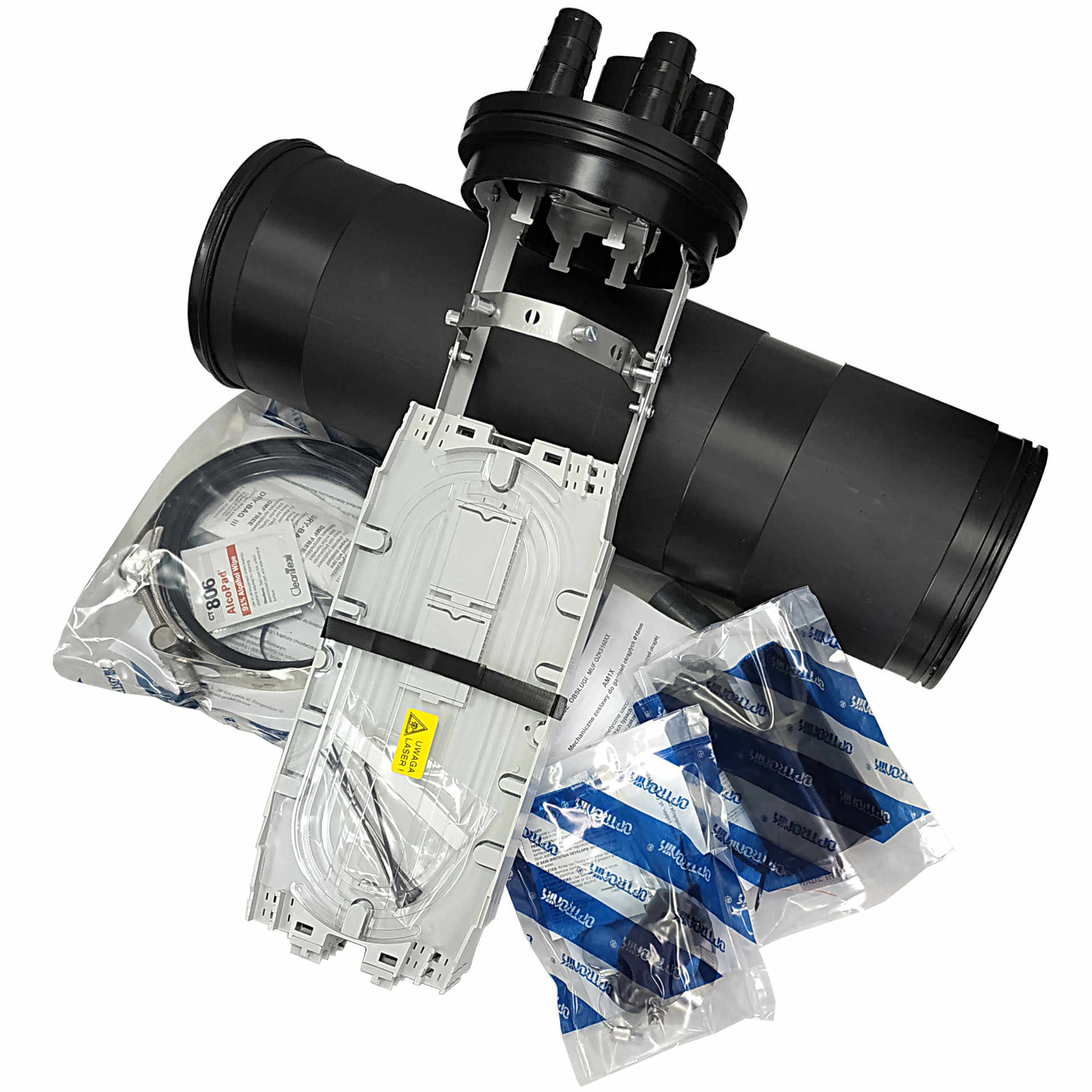

- Opcjonalnie: wspornik K do dodatkowego zamocowania maksymalnie 4 kabli za element wytrzymałościowy (przedstawiony na zdjęciu nr 3).
Dane techniczne
- Wymiary: Ф160 × 615 mm
- Waga: 5 kg
- Oferowana pojemność: maks. 216 spawów
Zakres stosowania
Mufy są przeznaczone do stosowania w instalacjach podziemnych i napowietrznych (kat. S i A wg PN-EN 61753-1).
Mufy rozbieralne i termokurczliwe serii OZKS160XX uzyskiwały wielokrotnie homologacje MŁ RP oraz świadectwa zgodności z normą ZN-96/TP S.A.-009.
