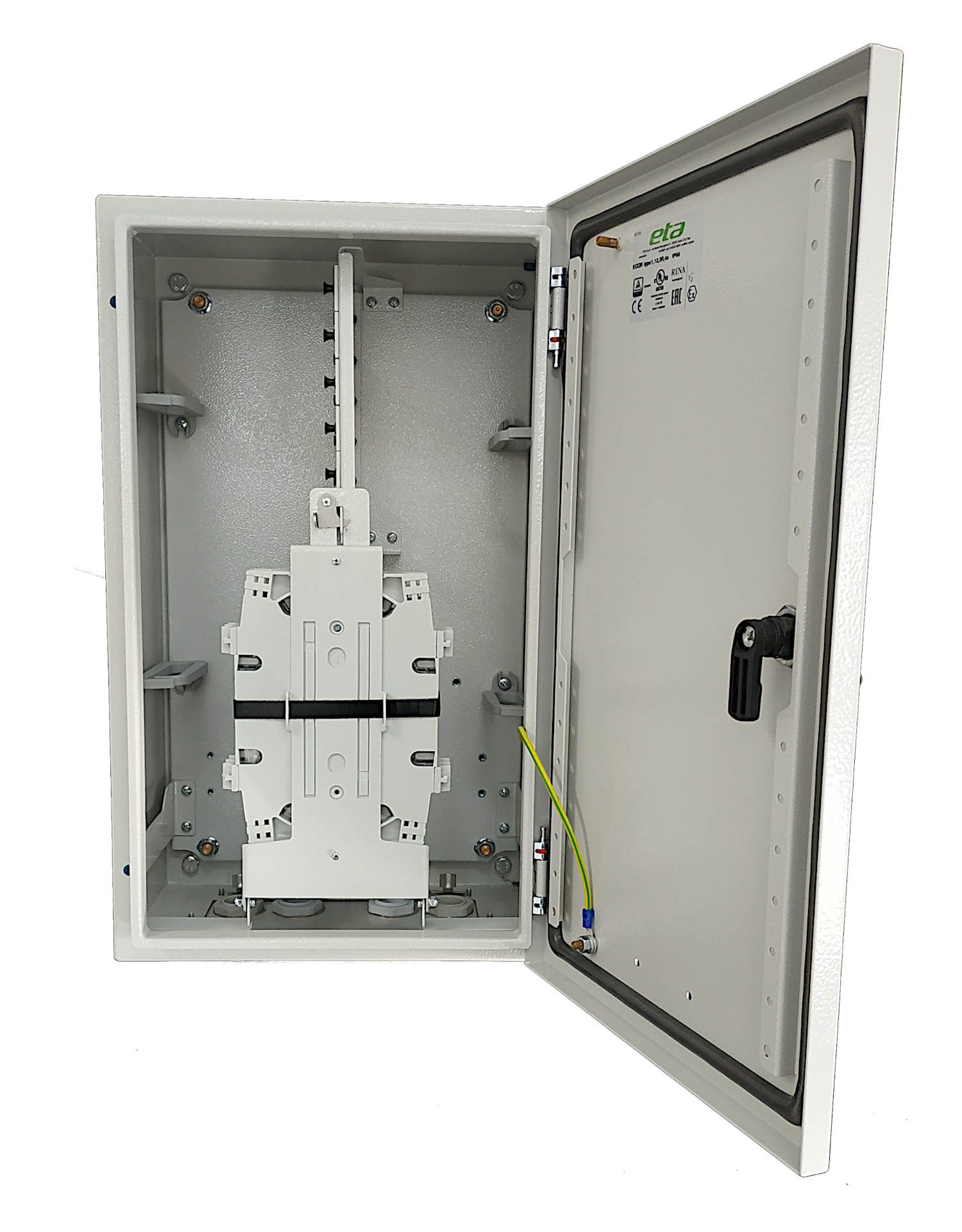

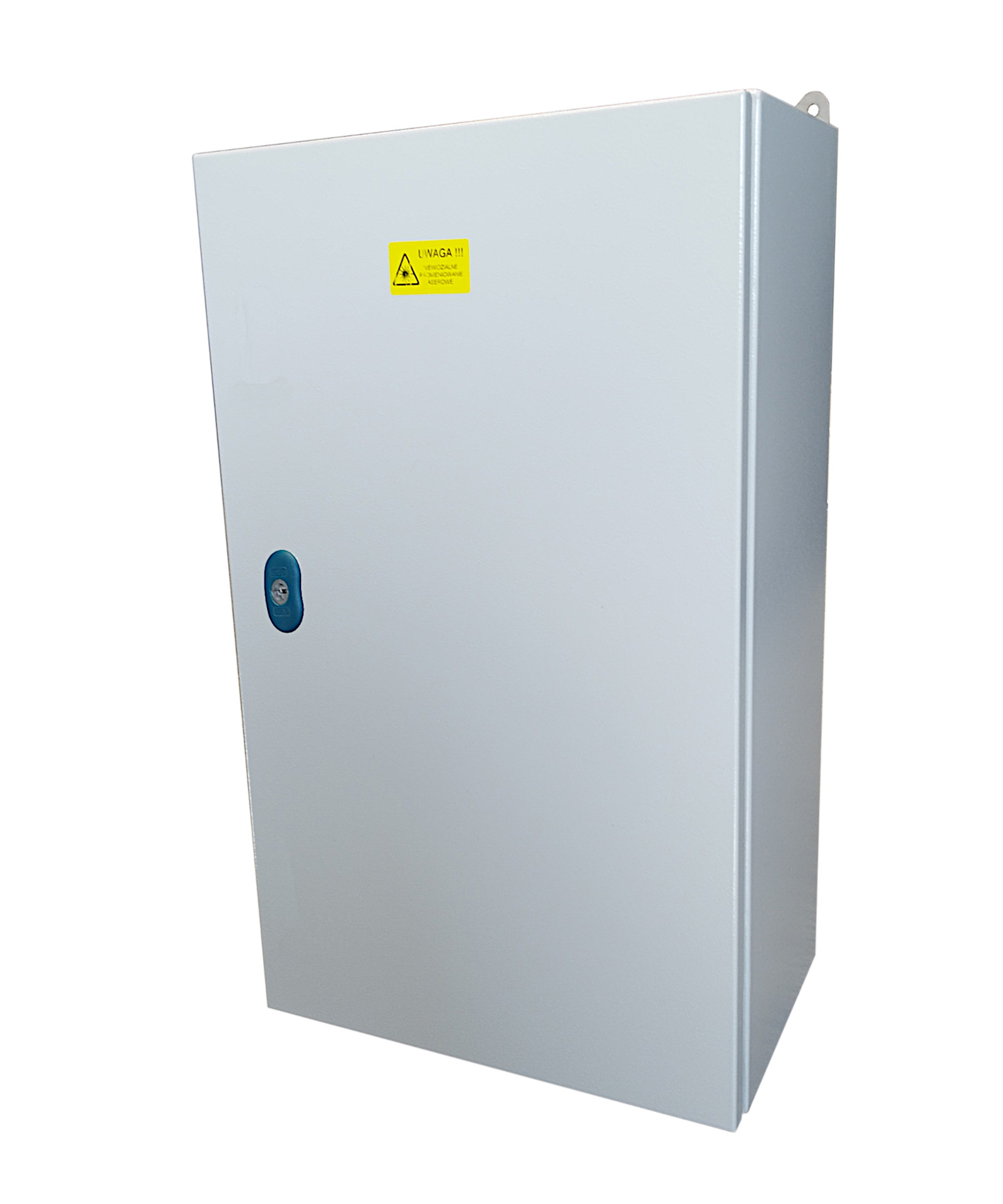

Przełącznice światłowodowe typu MST4-EX są przeznaczone do łączenia kabli światłowodowych zawierających do 96 włókien lub do zakończenia 72 włókien złączami rozłącznymi. Wykonane są na bazie obudów stalowych typu ECOR/ST wyposażone w pokrywy osadzone na zawiasach i zamykanych zamkami w kolorze RAL7075. Wewnątrz obudów znajdują się uchwyty do mocowania kabli światłowodowych, organizatory okablowania, kasety spojeń stałych oraz wsporniki do instalacji złączy rozłącznych. Przewody światłowodowe wprowadzane są do obudowy za pomocą dławnic kablowych umieszczonych od spodu.
Wyposażenie:
- obudowa metalowa z drzwiami na zawiasach z zamkiem
- wewnętrzne pole komutacyjne do wyboru: 6x12SC Flangeless / 6x6SC Duplex / 6x8SC Flange / 6x8ST(FC)

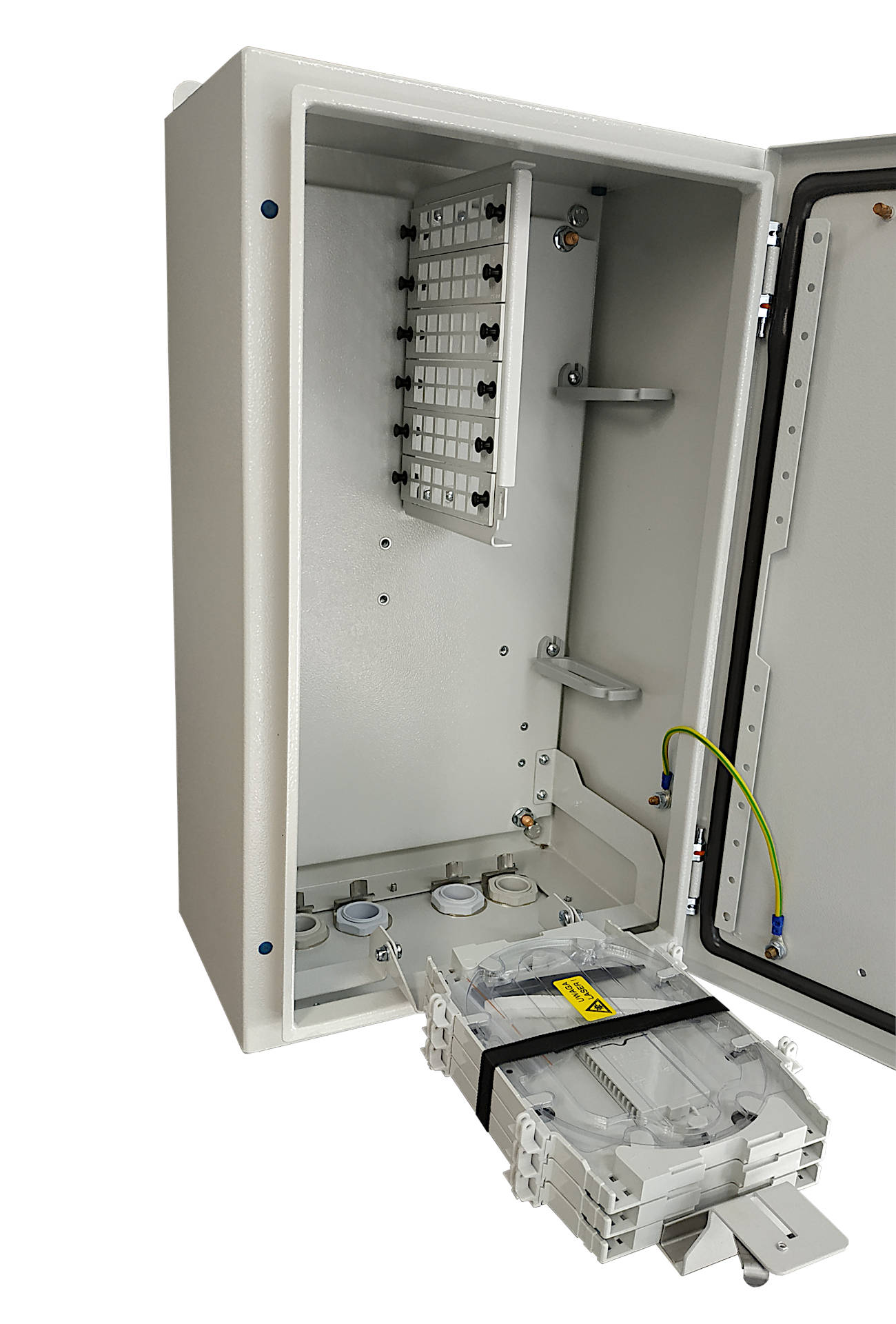

- moduł uchylny z czterema kasetami KSP12 do 96 spojeń
- organizatory i uchwyty kabli
- pięć dławnic z niklowanego mosiądzu Ex M25 o zakresie dławienia 10-18mm
- drobne wyposażenie instalacyjne
Do każdej mufy i przełącznicy jest możliwość indywidualnego ustalenia ilości i rozmieszczenia przejść kablowych oraz wyposażenia. Dla wszystkich rozwiązań niestandardowych cena produktu jest również ustalana indywidualnie. W celu uzyskania interesujących informacji dodatkowych prosimy o kontakt przez ikonę "Zapytaj o towar" dostępną w każdej karcie towarowej.
Dane techniczne
Wymiary obudowy: 300x500x200 [mm]
Szczelność: IP65
Odporność na uderzenia: IK10
Niepalność: UL94-V0
Zakres temperatur pracy: od -20°C do +60°C
Waga: 13 [kg]
Oferowana pojemność: max 72 złącza, 96 spawów i 5 wejść kablowych (przez dławnice M20)
Materiał i kolor: stal lakierowana, RAL7035
Zakres stosowania
Mufy i przełącznice światłowodowe MSTX-Ex są przeznaczone do stosowania w strefach zagrożonych wybuchem zgodnie z wymaganiami Dyrektywy 14/34/UE (poprzednio 94/9/WE) wg klasyfikacji: I M1 lub II 2G T4 lub T6 (certyfikat nr OBAC12ATEX477X wraz z załącznikiem nr 1).
Wymagane jest łączenie światłowodów ze źródłami światła samoistnie bezpiecznymi „op is” wg normy PN-EN 60079-28:2010.
