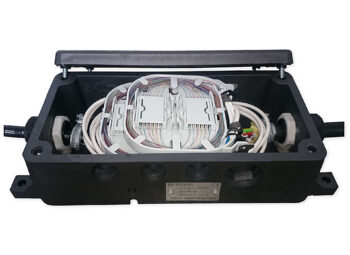

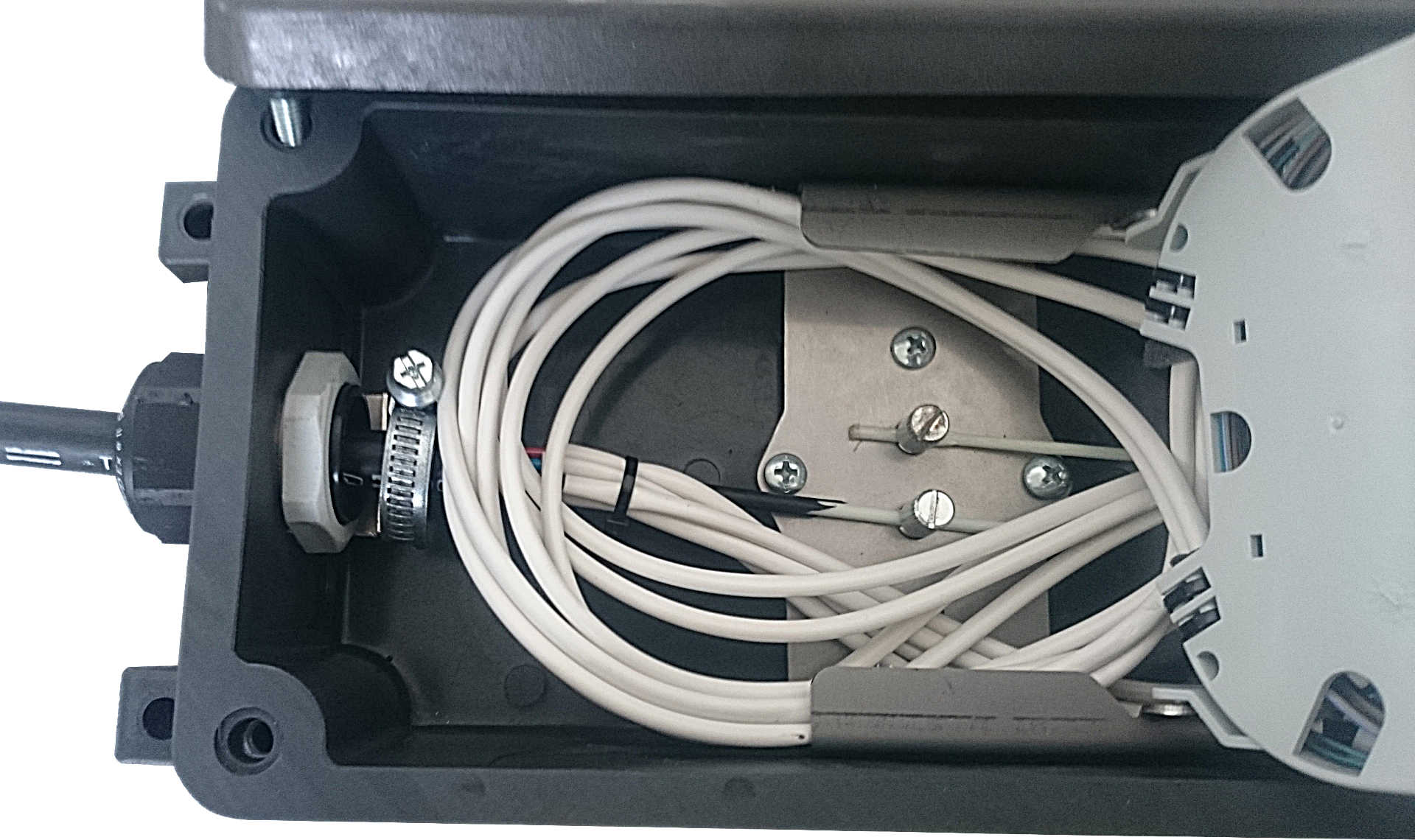

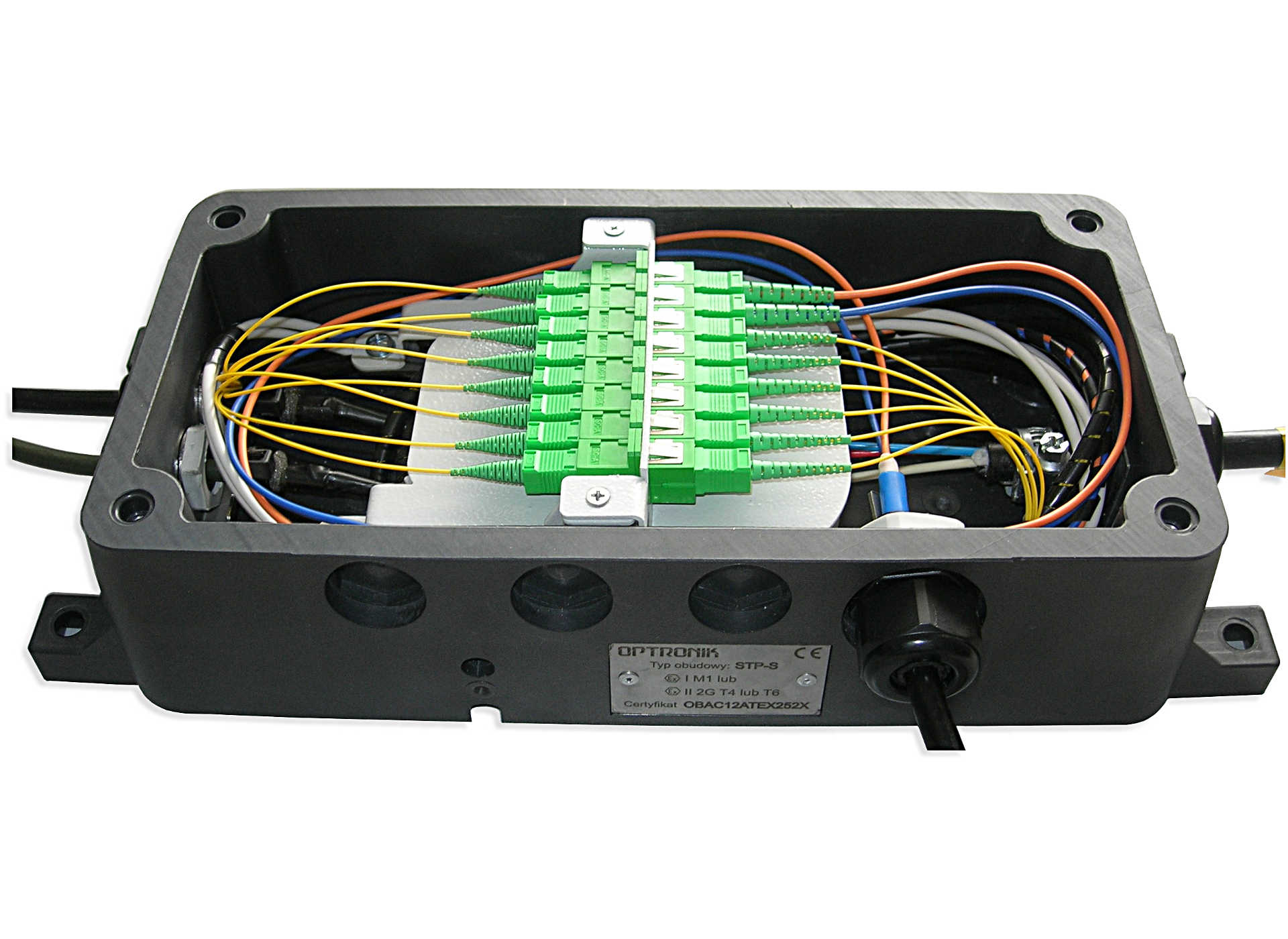

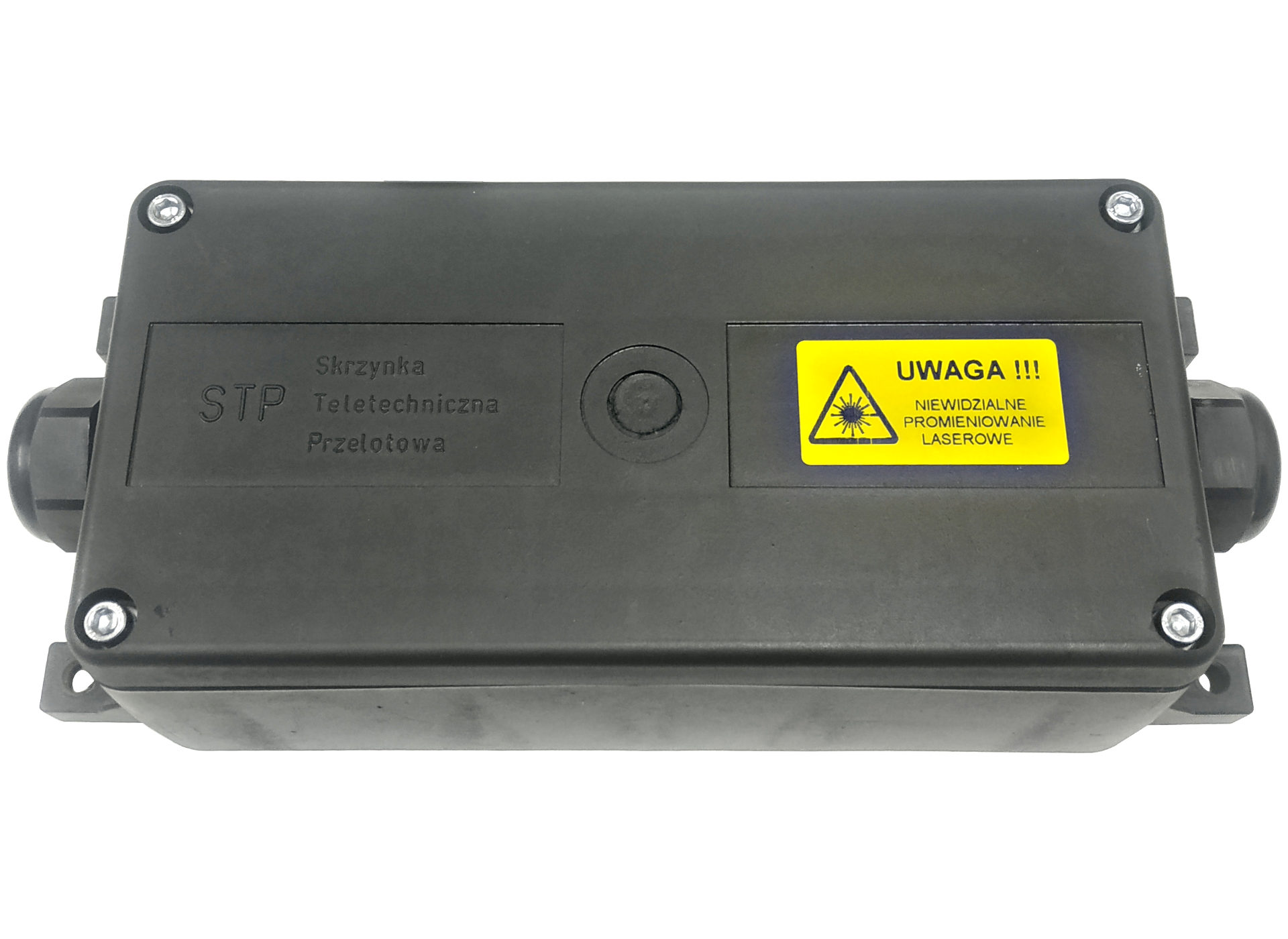

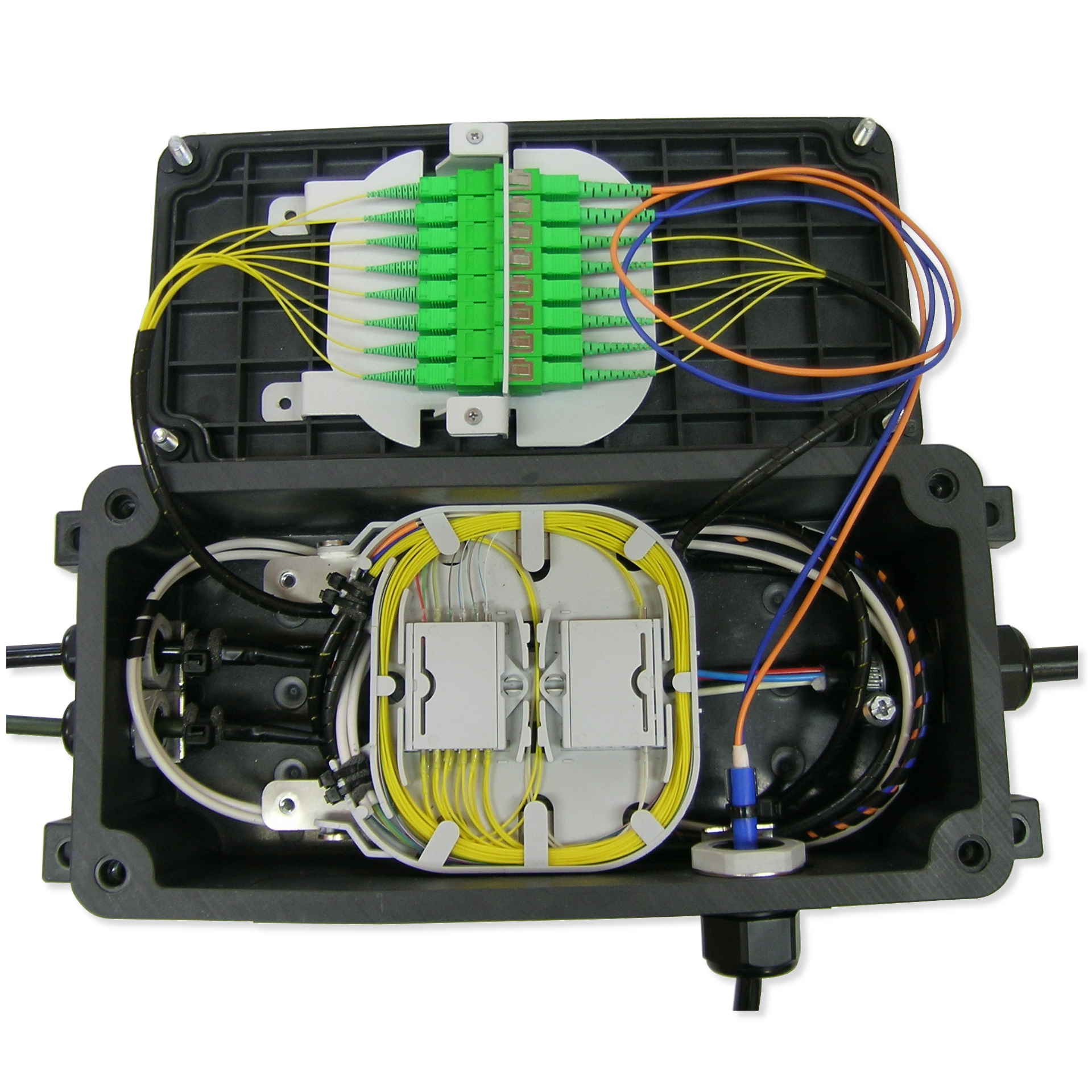

Mufy i przełącznice światłowodowe typu STP-S są przeznaczone do łączenia kabli światłowodowych zawierających do 24 włókien lub do zakończenia 12 włókien złączami rozłącznymi. Skrzynki są wykonane ze specjalnego wzmocnionego tworzywa w kolorze czarnym. Obudowa pokryta jest dodatkowo specjalnym lakierem obniżającym rezystancję powierzchniową. Pokrywa jest przykręcana śrubami. Wewnątrz skrzynki znajdują się uchwyty do mocowania kabli światłowodowych oraz dwie kasety o pojemności 24 spojeń stałych albo jedna kaseta o pojemności 12 spojeń i jedna kaseta ze wspornikiem 6/8 złączy rozłącznych. Organizatory i kasety zapewniają zachowanie promieni gięcia włókien światłowodowych ≥30mm.
Wyposażenie:
- podstawa i przykręcana śrubami pokrywa
- wewnętrzna listwa komutacyjna do wyboru: 6ST(FC) / 8SC Flange
- jedna kaseta KSM12/S12 do 12 spojeń
- dwie dławnice poliamidowe czarne Ex M25x1,5 o zakresie dławienia 16-19mm
- organizatory i uchwyty kabli
- drobne wyposażenie instalacyjne
Do każdej mufy i przełącznicy jest możliwość indywidualnego ustalenia ilości i rozmieszczenia przejść kablowych oraz wyposażenia. Dla wszystkich rozwiązań niestandardowych cena produktu jest również ustalana indywidualnie. W celu uzyskania interesujących informacji dodatkowych prosimy o kontakt przez ikonę "Zapytaj o towar" dostępną w każdej karcie towarowej.
Dane techniczne
Wymiary obudowy: 275x140x90 [mm]
Waga: 1,5 [kg]
Oferowana pojemność: max 12 złączy, 12 spawów i 2 wejścia kablowe (przez dławnicę M25)
Maksymalna możliwa pojemność: do 24 spawów, dodatkowa 3 dławnica w dłuższym boku
Zakres stosowania
Mufy i przełącznice światłowodowe STP-S są przeznaczone do stosowania w strefach zagrożonych wybuchem zgodnie z wymaganiami Dyrektywy 14/34/UE (poprzednio 94/9/WE) wg klasyfikacji: I M1 lub II 2G T4 lub T6 (certyfikat nr OBAC12 ATEX 252X wraz z załącznikiem nr 1).
Wymagane jest łączenie światłowodów ze źródłami światła samoistnie bezpiecznymi „op is” wg normy PN-EN 60079-28:2010.
